Modell LV-PRO-300BSWAusgabe DE · 04 / 2026 · V1Dokument-Nr. LV300-DE-01

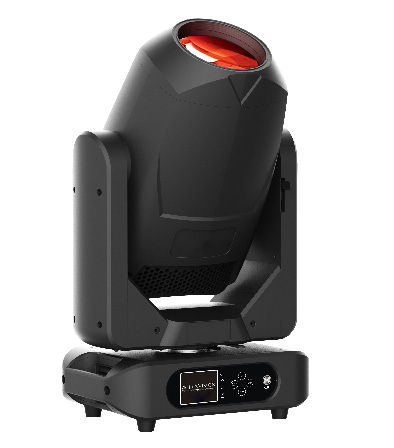

Beam / Spot / Wash-Hybrid Moving Head

LV-PRO-300BSW

300-W-Hybrid-Moving-Head mit CMY+CTO-Farbmischung, Farbrad, festem & rotierendem Gobo-Rad, Iris, Prisma, Frost und Zoom 3–46°

Bedienungsanleitung. Bitte vor der ersten Inbetriebnahme vollständig lesen und für späteres Nachschlagen aufbewahren.

Funktion

Beam · Spot· Wash

Pan / Tilt

540° / 270°16-Bit

DMX-Kanäle

25Standardmodus

Schutzart

IP20Innenraum

Vorwort

00Willkommen

Vielen Dank, dass Sie sich für den Lexvision LV-PRO-300BSW entschieden haben — einen 300-W-Beam/Spot/Wash-Hybrid-Moving-Head mit CMY+CTO-Farbmischung, Farbrad, festem und rotierendem Gobo-Rad, Iris, austauschbarem Prisma, Frost und motorisiertem Zoom.

Dieses Dokument beschreibt Installation, Bedienung, Pflege und Fehlerbehebung des Geräts. Lesen Sie die Anleitung — insbesondere das Kapitel Sicherheitshinweise — vor der ersten Inbetriebnahme vollständig durch und bewahren Sie sie zusammen mit dem Gerät auf.

0.1Bestimmungsgemäße Verwendung

Der LV-PRO-300BSW ist für den Innenraumeinsatz (Schutzart IP20) konstruiert — große Live-Veranstaltungen, Theater, Studios, Clubs und Diskotheken.

0.2Lieferumfang

1 × Lexvision LV-PRO-300BSW
2 × Omega-Klemmen
1 × Signalkabel · 1 × Netzkabel
1 × Bedienungsanleitung

Inhaltsverzeichnis

—Übersicht

01Sicherheitshinweise04
02Technische Daten05
03Anschluss von Strom & DMX06
04Bedienfeld & Menü07
05DMX-Kanaltabelle (25 CH, vollständig)08
5.1Farbrad — Kanal 0511
5.2Festes Gobo-Rad — Kanal 1012
5.3Rotierendes Gobo-Rad — Kanal 1113
06Wartung & Fehlerbehebung14
—CE-Konformitätshinweis15

Kapitel 01

01Sicherheitshinweise

Lesen Sie dieses Kapitel vor der ersten Inbetriebnahme vollständig.

Achtung — gefährliche SpannungBei Berührung spannungsführender Teile besteht die Gefahr eines gefährlichen elektrischen Schlags. Elektrischer Anschluss nur durch Fachpersonal.

Nach Temperaturwechseln (z. B. nach Transport) erst auf Raumtemperatur bringen, bevor eingeschaltet wird — Kondensation kann das Gerät beschädigen.
Strahl nicht auf Objekte im Umkreis von weniger als 10 m richten; nicht direkt hineinblicken.
Gerät nicht allein transportieren; Kopf nicht als Tragegriff verwenden — Gefahr von Schäden an mechanischen Teilen.
Nicht in überhitzter, feuchter oder stark staubiger Umgebung installieren; Netzkabel nicht auf dem Boden verlegen.
Montageort muss mindestens das 10-fache Gerätegewicht tragen; immer zusätzlich mit Sicherheitsseil sichern.
Nie direkt unter dem Gerät stehen bei Montage, Demontage oder Wartung; Mindestabstand zu brennbaren Materialien 0,5 m.
Linsen bei Beschädigung oder starken Kratzern ersetzen.
Nur durch qualifiziertes, mit dem Gerät vertrautes Personal bedienen lassen.

Kapitel 02

02Technische Daten

Lichtquelle & Optik

LED-Quelle	1 × 300 W weißes LED-Modul
Farbtemperatur	7000 K
Lebensdauer LED	ca. 50.000 h
Zoom	3° – 46°, motorisiert linear
Farbmischung	Linear CMY + CTO
Farbrad	1 + 7 Farben, bidirektionaler Rainbow-Effekt
Festes Gobo-Rad	14 Gobos + offen
Rotierendes Gobo-Rad	7 HD-Wechselgobos + offen
Prisma	1 austauschbares, rotierendes & indexierbares Prisma (3/8/16/24 Facetten optional)
Iris	Linear verstellbar, mit Makro-Effekt
Frost	1 Filter, linear
Fokus	Autofokus (5/7,5/10/15 m) + Feinabstimmung
Dimmer / Strobe	0–100 % linear · elektronisch, 0,3–20 Blitze/s

Bewegung & Steuerung

Pan	0 – 540°, 16-Bit, Auto-Reset
Tilt	0 – 270°, 16-Bit, Auto-Reset
Protokoll	DMX-512, RDM, W-DMX (LumenRadio) optional, Art-Net optional
DMX-Kanäle	25 CH Standardmodus
Anzeige	2,4" Farb-LCD, Touch-Tasten, DE/EN-Menü
Lüftermodus	Normal / Performance / Quiet

Elektrik & Gehäuse

Eingangsspannung	AC 100 – 240 V, 50/60 Hz
Leistungsaufnahme	450 W @ 220 V
Schutzart	IP20 — Innenraum
Anschlüsse	Seetronic Power IN/OUT, 3-/5-pol. XLR DMX/RDM IN/OUT
Abmessungen	568 × 337 × 240 mm
Gewicht	15 kg netto

Kapitel 03

03Anschluss von Strom & DMX

3.1Stromanschluss

Eingangsspannung	AC 100 – 240 V, 50/60 Hz
Anschluss	Seetronic Power IN/OUT

3.2DMX512-Verbindung

3-poliger XLR-Steckverbinder (5-polig optional): Pin 1 Masse, Pin 2 DATA−, Pin 3 DATA+. Geräte ausschließlich in Reihe verbinden — DMX OUT der Konsole/des Vorgängergeräts zu DMX IN des nächsten Geräts.

Bei langen Kabelwegen oder elektrisch gestörter Umgebung (z. B. Diskotheken) einen 120-Ω-DMX-Abschlusswiderstand zwischen Pin 2 und 3 am letzten Gerät der Kette einsetzen.
Kabel: zweiadrig, geschirmt, mit XLR-Ein-/Ausgangssteckern.
Optional: kabellose DMX-Übertragung (W-DMX/LumenRadio) oder Art-Net über das Menü aktivierbar.

Kapitel 04

04Bedienfeld & Menü

Tasten: MODE/ESC (Menü verlassen/zurück), UP/DOWN (navigieren/Wert ändern), ENTER (auswählen/bestätigen).

Hauptmenü	Funktion	Optionen
Information	Address	1–512
	Runtime	Betriebszeit
	Version	Firmware-Version
	Temperature	Hauptplatine / Lichtquelle
	Fan Speed	Lüfterdrehzahl
	Error Message	Fehlerprotokoll
Setting	Reset	Reboot / Default Data
	Channel Set	Kanalmodus wählen
	Signal	DMX512 / Art-Net / Program
	Offline Set	Home / Hold
	Fan Mode	Normal / Performance / Quiet
	Wireless Set	Ein / Aus
	Artnet Set	IP-Adresse / Subnetzmaske / Universe
	RDM UID	Geräte-ID
Display	Language	Englisch / Chinesisch
	Backlight	Ein / Aus / Blinken
	Reverse	Ein / Aus / Auto
User	Setting Lock	Code-Eingabe
	Key Lock	Ein / Aus
	Program	Programm 1–8 wählen/bearbeiten

Kapitel 05

05DMX-Kanaltabelle (1/3 · Kanal 01–09)

CH	Funktion	Wertebereich / Beschreibung
01	Pan	0 – 255
02	Pan Fine	0 – 255
03	Tilt	0 – 255
04	Tilt Fine	0 – 255
05	Farbrad siehe Kapitel 5.1	0–7 Keine Farbe
		8–15 Farbe 1
		16–23 Farbe 2
		24–31 Farbe 3
		32–39 Farbe 4
		40–47 Farbe 5
		48–55 Farbe 6
		56–63 Farbe 7
		64–71 Farbe 8
		72–79 Farbe 9
		80–87 Farbe 10
		88–95 Farbe 11
		96–103 Keine Farbe
		104–221 Farbe frei positionierbar
		222–238 Rad links drehend
		239–255 Rad rechts drehend
06	Cyan	0 – 255
07	Magenta	0 – 255
08	Yellow	0 – 255
09	Farbtemperatur (CTO)	0 – 255

Fortsetzung siehe Seite 9

05DMX-Kanaltabelle (2/3 · Kanal 10–17)

Fortsetzung von Seite 8

CH	Funktion	Wertebereich / Beschreibung
10	Festes Gobo-Rad siehe Kapitel 5.2	0–3 Kein Gobo
		4–7 Gobo 1
		8–11 Gobo 2
		12–15 Gobo 3
		16–19 Gobo 4
		20–23 Gobo 5
		24–27 Gobo 6
		28–31 Gobo 7
		32–35 Gobo 8
		36–39 Gobo 9
		40–43 Gobo 10
		44–47 Gobo 11
		48–51 Gobo 12
		52–55 Gobo 13
		56–59 Kein Gobo
		60–67 Gobo 1 Shake, langsam → schnell
		68–75 Gobo 2 Shake, langsam → schnell
		76–83 Gobo 3 Shake, langsam → schnell
		84–91 Gobo 4 Shake, langsam → schnell
		92–99 Gobo 5 Shake, langsam → schnell
		100–107 Gobo 6 Shake, langsam → schnell
		108–115 Gobo 7 Shake, langsam → schnell
		116–123 Gobo 8 Shake, langsam → schnell
		124–131 Gobo 9 Shake, langsam → schnell
		132–139 Gobo 10 Shake, langsam → schnell
		140–147 Gobo 11 Shake, langsam → schnell
		148–155 Gobo 12 Shake, langsam → schnell
		156–163 Gobo 13 Shake, langsam → schnell
		164–167 Kein Gobo
		168–211 Rad links drehend
11	Rotierendes Gobo-Rad siehe Kapitel 5.3	0–7 Kein Gobo
		8–15 Gobo 1
		16–23 Gobo 2
		24–31 Gobo 3
		32–39 Gobo 4
		40–47 Gobo 5
		48–55 Gobo 6
		56–63 Gobo 7
		64–71 Kein Gobo
		72–79 Gobo 1 Shake, langsam → schnell
		80–87 Gobo 2 Shake, langsam → schnell
		88–95 Gobo 3 Shake, langsam → schnell
		96–103 Gobo 4 Shake, langsam → schnell
		104–111 Gobo 5 Shake, langsam → schnell
		112–119 Gobo 6 Shake, langsam → schnell
		120–127 Gobo 7 Shake, langsam → schnell
		128–135 Kein Gobo
		136–195 Rad links drehend
		196–255 Rad rechts drehend
		12	Gobo-Rotation	0–3 Kein Effekt
4–123 Gobo-Winkel (R-Gobo)
124–187 Links drehend
188–191 Stopp
192–255 Rechts drehend

Kanal 10: 212–255 Rad rechts drehend (Fortsetzung). Fortsetzung siehe Seite 10

05DMX-Kanaltabelle (3/3 · Kanal 13–25)

Fortsetzung von Seite 9

CH	Funktion	Wertebereich / Beschreibung
13	Dimmer	0 – 255
14	Strobe	0–3 Offen
		4–67 Strobe-Stufe 1
		68–99 Strobe-Stufe 2
		100–131 Strobe-Stufe 3
		132–175 Strobe-Stufe 4
		176–247 Strobe-Stufe 5
		248–251 Zufalls-Strobe 1
		252–255 Zufalls-Strobe 2
15	Dimmer-Modus	0–63 Refresh-Rate 1200, Auto
		64–127 Refresh-Rate 1200, schnell
		128–191 Refresh-Rate 13672, Auto
		192–255 Refresh-Rate 13672, schnell
16	Prisma	0–31 Kein Prisma
16	Prisma	32–255 Prisma 1 ein
17	Prisma-Rotation	0–3 Stopp
		4–123 Prisma-Winkel
		124–187 Links drehend, schnell → langsam
		188–191 Stopp
		192–255 Rechts drehend, langsam → schnell
18	Zoom	0 – 255
19	Fokus	0 – 255
20	Autofokus-Distanz	0–3 Autofokus deaktiviert
		4–63 5 m
		64–127 7,5 m
		128–191 10 m
		192–255 15 m
21	Autofokus-Distanz Fein	Feinjustierung innerhalb obiger Distanz
22	Iris	0–127 Offen → Geschlossen
		128–135 Geschlossen
		136–173 Iris-Bewegung 1
		174–211 Iris-Bewegung 2
		212–249 Iris-Bewegung 3
		250–255 Geschlossen
23	Frost	0–9 Kein Effekt
23	Frost	10–255 Linearer Frost
24	Scan-Geschwindigkeit	0 – 255, schnell → langsam
25	Control (Reset/Funktion)	0–19 Keine Funktion
		20–29 Vollreset
		30–39 Reset Pan/Tilt
		40–49 Reset Farbe/Gobo/CMY/CTO
		50–59 Reset Zoom/Fokus/Prisma/Frost
		60–69 Keine Funktion
		70–74 Display Standard
		75–79 Display aus (nicht dauerhaft)
		80–84 Display ein (nicht dauerhaft)
		85–89 Lüfter niedrig (dauerhaft)
		90–99 Lüfter mittel/hoch (dauerhaft)

Kanal 25: Wert > 8 Sekunden halten, danach auf 0 zurücksetzen, um Mehrfachauslösung zu vermeiden.

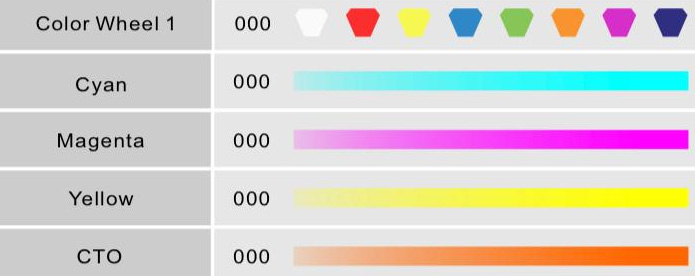

5.1Farbrad — Kanal 05 (1 + 7 Farben, Rainbow bidirektional)

Der Hersteller benennt die Farbrad-Positionen ausschließlich als „Farbe 1" bis „Farbe 11" (kein Referenz-Farbchart verfügbar — die Spezifikation nennt 7 Grundfarben, die DMX-Tabelle listet 11 Rasterpositionen). Sobald das reale Farbrad-Referenzfoto vorliegt, wird diese Seite mit den tatsächlichen Farbwerten ergänzt.

CH 05	Farbe
0–7	Keine Farbe (offen)
8–15	Farbe 1
16–23	Farbe 2
24–31	Farbe 3
32–39	Farbe 4
40–47	Farbe 5
48–55	Farbe 6
56–63	Farbe 7
64–71	Farbe 8
72–79	Farbe 9
80–87	Farbe 10
88–95	Farbe 11
96–103	Keine Farbe (offen)
104–221	Farbe frei positionierbar
222–238	Rad links drehend
239–255	Rad rechts drehend

5.2Festes Gobo-Rad — Kanal 10 (13 Gobos, laut Spezifikation 14 Gobos + offen)

CH 10	Gobo
0–3	Kein Gobo
4–7	Gobo 1
8–11	Gobo 2
12–15	Gobo 3
16–19	Gobo 4
20–23	Gobo 5
24–27	Gobo 6
28–31	Gobo 7
32–35	Gobo 8
36–39	Gobo 9
40–43	Gobo 10
44–47	Gobo 11
48–51	Gobo 12
52–55	Gobo 13

Shake-Effekte je Gobo (60–163) und Rad-Lauf (168–255) siehe Kapitel 05, Seite 9.

5.3Rotierendes Gobo-Rad — Kanal 11 (7 HD-Wechselgobos + offen)

CH 11	Gobo
0–7	Kein Gobo
8–15	Gobo 1
16–23	Gobo 2
24–31	Gobo 3
32–39	Gobo 4
40–47	Gobo 5
48–55	Gobo 6
56–63	Gobo 7

Shake-Effekte je Gobo (72–127) und Rad-Lauf (136–255), Gobo-Rotation (Kanal 12) siehe Kapitel 05, Seite 9.

Kapitel 06

06Wartung & Fehlerbehebung

Schrauben regelmäßig auf festen Sitz und Korrosion prüfen.
Gehäuse, Linsen und Befestigungen auf Verformung prüfen.
Bewegliche Teile dürfen keine Verschleißspuren oder Unwucht zeigen.
Netzkabel auf Beschädigung, Materialermüdung und Ablagerungen prüfen.
Innen- und Außenlinsen wöchentlich reinigen; Lüfter wöchentlich reinigen.
Alle drei Monate elektrische Prüfung durch Fachpersonal.
Nur mit feuchtem, fusselfreiem Tuch reinigen — keine alkoholhaltigen Lösungsmittel verwenden.

Vor Wartungsarbeiten vom Netz trennenKeine wartbaren Teile im Inneren. Reparaturen ausschließlich durch Hersteller oder autorisierten Servicepartner.

Anhang

—CE-Konformitätshinweis

Der Hersteller erklärt in alleiniger Verantwortung, dass der LV-PRO-300BSW den einschlägigen Harmonisierungsrechtsvorschriften der Europäischen Union entspricht.

Angewandte EU-Richtlinien

2014/35/EU — Niederspannungsrichtlinie (LVD)
2014/30/EU — Richtlinie über die elektromagnetische Verträglichkeit (EMV)
2011/65/EU — RoHS-Richtlinie (Beschränkung gefährlicher Stoffe)

Angewandte harmonisierte Normen

EN IEC 60598-1 / EN IEC 60598-2-17 — Sicherheit elektrischer Betriebsmittel (Studio-/Bühnenleuchten)
EN 62471 — Photobiologische Sicherheit von Lampen und Lampensystemen
EN 55015 / EN IEC 61547 / EN IEC 61000-3-2 / EN 61000-3-3 — Elektromagnetische Verträglichkeit (EMV)

Die unterschriebene EU-Konformitätserklärung liegt als separates Dokument vor und kann beim Hersteller angefordert werden.
